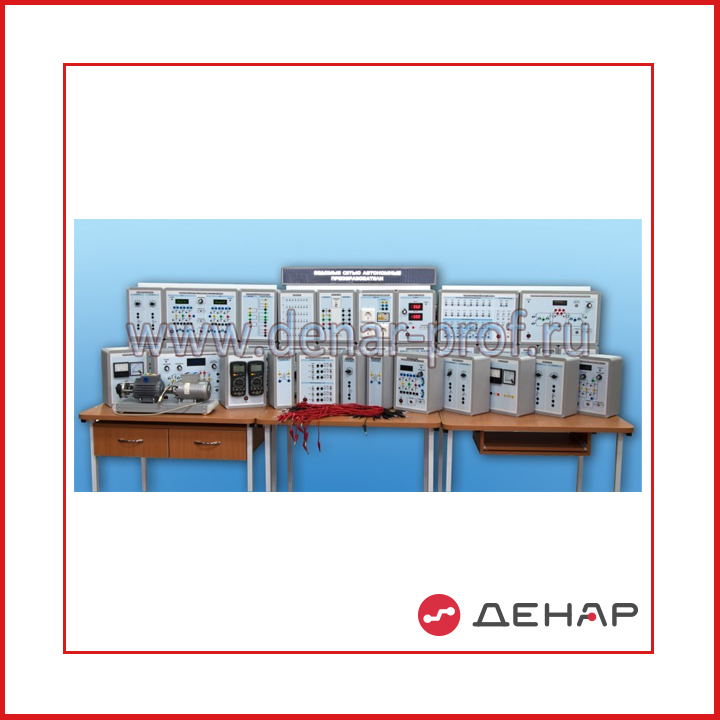

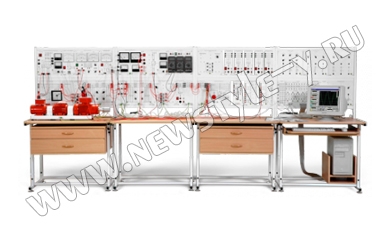

Комплект учебно-лабораторного оборудования "Силовая энергетика. Ведомые сетью автономные преобразователи" (СЭ-ВСАП-СК)

Комплект учебно-лабораторного оборудования "Силовая энергетика. Ведомые сетью автономные преобразователи" (СЭ-ВСАП-СК)

Состав:

Трехфазный источник питания.

Тиристорный преобразователь/регулятор.
Тиристорный мостовой преобразователь/регулятор.
Источник питания 30 В DC, 2 А.
Однофазный источник питания.
Контактор.
Терминал.
Активная нагрузка 1.
Активная нагрузка 2.
Линейные реакторы.
Емкостная нагрузка.
Автотрансформатор.
Выпрямитель.
Активная нагрузка 3.
Индуктивная нагрузка.
Коннектор с платой ввода/вывода (NI6024 либо актуальный аналог).
Блок диодов.
Трехфазный трансформатор.
Реактор уравнительный.
Конденсаторы сглаживающие.
Дроссели 1.
Блок конденсаторов.
Широтно-импульсный преобразователь постоянного напряжения.
Трехфазный транзисторный преобразователь.
Тиристорный преобразователь.
Резистор нагрузочный.
Дроссели 2.
Конденсаторы.
Трансформатор понижающий.
Трансформатор разделительный.
Модуль преобразователей.
Тахометр.
Мультиметры.
Амперметры.
Вольтметры.
Электромашинный агрегат с энкодером (машина постоянного тока и асинхронный двигатель с короткозамкнутым ротором).
Лабораторный стол с двухсекционным ящиком и двухуровневой рамой (4 шт.).

Комплектация:

Комплект учебно-лабораторного оборудования "Силовая энергетика. Ведомые сетью автономные преобразователи".
Комплект соединительных проводов и сетевых шнуров.
Цифровой двухканальный осциллограф АСК-2034 (либо эквивалент).
Диск с программным обеспечением MultiTool.
Паспорт.
Руководство по эксплуатации.
Методические указания по выполнению лабораторных работ.

Технические характеристики:

Габариты: не более 4500 х 850 х 1750 мм.
Масса: не более 300 кг.
Электропитание: 3 х 380 В / 220 В, 50 Гц.
Потребляемая мощность от сети: не более 500 Вт.

Примерный минимальный перечень лабораторных работ:

Моделирование основных видов широтно-импульсных преобразователей постоянного напряжения.
Регистрация параметров нормального режима работы на статическую нагрузку нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения.
Снятие регулировочной характеристики нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения.
Моделирование выходного напряжения широтно-импульсного преобразователя постоянного напряжения в соответствии с заданным законом управления (на основе многофункционального транзисторного преобразователя).
Определение гармонических составов выходного напряжения и тока широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).
Определение параметров, характеризующих работу на двигательную нагрузку, реверсивного мостового широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).
Моделирование электрической сети переменного тока.
Моделирование основных схем неуправляемых и управляемых выпрямителей.
Моделирование нагрузок выпрямителей.
Определение регулировочных характеристик Ud = f(a), Ud = f(Uу) трехфазного мостового управляемого выпрямителя, работающего на активно-индуктивную нагрузку.
Автоматическое регулирование напряжения на трехфазной нагрузке с помощью статического тиристорного компенсатора реактивной мощности.
Определение естественной внешней характеристики Ud = f(Id) трехфазного мостового управляемого выпрямителя, работающего на активно-индуктивную нагрузку.
Автоматическое управление режимом работы на активно-индуктивную нагрузку трехфазного мостового выпрямителя.
Регистрация и отображение режимных параметров при коротком замыкании в трехфазном мостовом неуправляемом выпрямителе, работающем на активно-индуктивную нагрузку.
Моделирование трехфазного мостового управляемого выпрямителя, работающего в режиме источника тока на активно-индуктивную нагрузку.
Определение естественной входной характеристики Ud = f(Id) трехфазного мостового зависимого инвертора.
Автоматическое управление режимом работы трехфазного мостового инвертора.
Регистрация и отображение режимных параметров при опрокидывании однофазного мостового инвертора.
Преобразователи частоты с непосредственной связью.
Определение параметров и показателей, характеризующих работу трехфазного мостового зависимого инвертора.
Определение параметров и показателей, характеризующих условия работы вентилей в трехфазном мостовом управляемом выпрямителе, работающем на активно-индуктивную нагрузку.
Моделирование источника постоянного тока зависимого инвертора.
Моделирование основных схем зависимых инверторов.
Моделирование основных видов однофазных инверторов тока и резонансных инверторов.
Регистрация параметров нормального режима работы однофазного параллельного инвертора тока.
Снятие входной и внешней характеристик однофазного параллельного инвертора тока.
Моделирование работы на активно-индуктивную нагрузку трехфазно-однофазного преобразователя частоты с непосредственной связью, выполненной по схеме со средней точкой.
Моделирование работы на активно-индуктивную нагрузку трехфазно-однофазного преобразователя частоты с непосредственной связью, выполненной по мостовой схеме.
Моделирование параллельной работы трехфазных мостовых неуправляемого выпрямителя и инвертора на статическую нагрузку с противо-э.д.с.
Моделирование параллельной работы однофазных мостовых неуправляемого выпрямителя и инвертора на машину постоянного тока.
Сглаживающие фильтры.
Формирование ШИМ-сигналов для трехфазного мостового автономного инвертора напряжения.
Определение параметров, характеризующих работу на двигательную нагрузку преобразователя частоты с промежуточным звеном постоянного тока и трехфазным мостовым автономным инвертором напряжения.
Моделирование сглаживающих фильтров на RLC-пассивных элементах.
Определение коэффициента сглаживания Г-образного LC-фильтра в цепи постоянного тока трехфазного мостового управляемого выпрямителя, работающего на активную нагрузку.
Ручное регулирование выходного напряжения однофазного параллельного инвертора тока.
Автоматическое регулирование выходного напряжения однофазного параллельного инвертора тока путем изменения его входного напряжения.
Автоматическая стабилизация выходного напряжения однофазного параллельного инвертора тока с независимым возбуждением путем компенсации реактивной мощности.
Моделирование работы на двигатель постоянного тока реверсивного преобразователя с совместным управлением.
Моделирование работы на двигатель постоянного тока реверсивного преобразователя с управлением от компьютера.
Определение гармонического состава выходного напряжения однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
Определение параметров и показателей, характеризующих работу на активно-индуктивную нагрузку трехфазного мостового управляемого выпрямителя.
Определение параметров и показателей, характеризующих работу на активно-индуктивную нагрузку однофазного регулятора переменного напряжения.
Определение параметров, характеризующих работу на статическую нагрузку однофазного мостового автономного инвертора напряжения.
Моделирование модулированного выходного напряжения однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
Снятие внешней и частотной характеристик однофазного мостового автономного инвертора напряжения при работе на статическую нагрузку.
Определение гармонических составов выпрямленного напряжения и потребляемого из питающей сети тока трехфазного мостового управляемого выпрямителя, работающего на активно-индуктивную нагрузку.
Автоматическое регулирование выходного напряжения нереверсивного последовательного широтно-импульсного преобразователя постоянного напряжения, работающего на статическую нагрузку.
Определение параметров, характеризующих работу на статическую нагрузку реверсивного мостового широтно-импульсного преобразователя постоянного напряжения (на основе многофункционального транзисторного преобразователя).

Компания ООО «Профкабинет» готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 835800 руб. Стоимость указана актуальная и действует на 3 квартал 2017 года.
