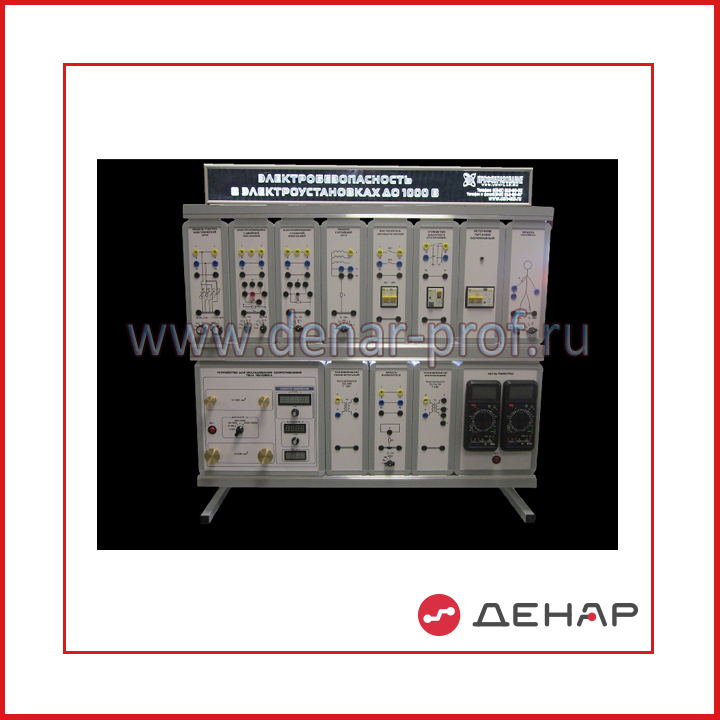

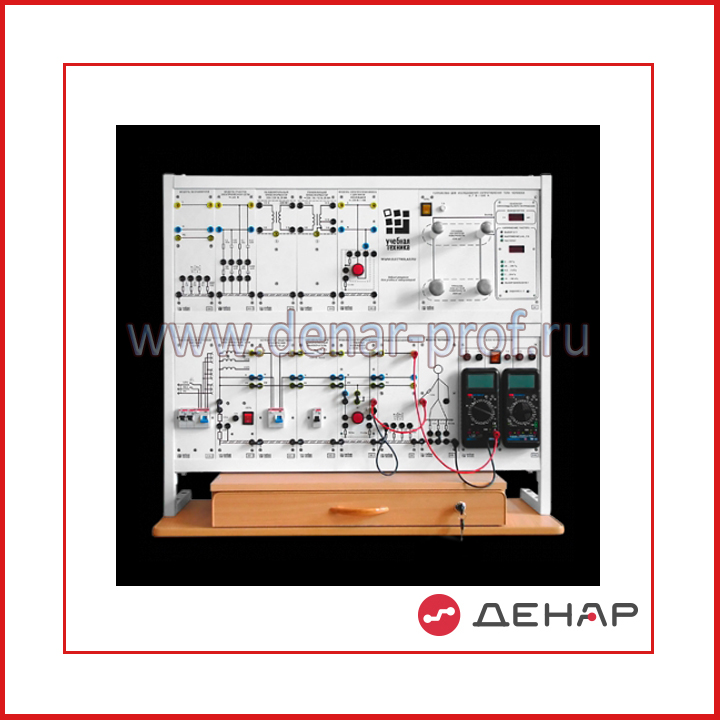

Электробезопасность в электроустановках ЭБЭУ3-С-Р

Электробезопасность в электроустановках ЭБЭУ3-С-Р

Учебный лабораторный комплекс
«Электробезопасность в электроустановках» ЭБЭУ3-С-Р

1. НАЗНАЧЕНИЕ

Комплект типового лабораторного оборудования «Электробезопасность в электроустановках» ЭБЭУ3-С-Р (далее – комплект) предназначен для проведения лабораторно-практических занятий по одноименной учебной дисциплине в высших и средних профессиональных образовательных учреждениях и допускает работу на нем при температурах от +10 до +35оС и относительной влажности воздуха до 80 % при +25оС.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Потребляемая мощность, В•А, не более 300
2. Электропитание:
- от трехфазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 380 ± 38
- и от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением, В 220 ± 22
- частота, Гц 50 ± 0,5
3. Класс защиты от поражения электрическим током I
4. Габаритные размеры, мм, не более
- длина (по фронту) 3×910
- ширина (ортогонально фронту) 850
- высота 1600
5. Масса, кг, не более 200
6. Количество человек, которое одновременно и активно может работать на комплекте 4
3. КОМПЛЕКТНОСТЬ
1 Трехфазный источник питания 1
2 Однофазный источник питания 1
3 Трехфазный трансформатор 1
4 Модель участка электрической сети 1
5 Модель участка электрической сети 1
6 Модель человека 1
7 Модель человека 1
8 Модель замыкания на землю 1
9 Модель сопротивления изоляции 1
10 Модель измерения заземления 1
11 Устройство контроля изоляции 1
12 Устройство защитного отключения 1
13 Устройство защитного отключения 1
14 Модель заземлителя с полусферическим электродом 1
15 Модель заземлителя с вертикальным трубчатым электродом 1
16 Модель заземлителя с протяженным трубчатым электродом на поверхности 1
17 Модель защитного заземления / самозаземления 328 1
18 Модель зануления 1
19 Блок линейных дросселей 1
20 Устройство для исследования сопротивления тела человека 1
21 Автоматический однополюсный выключатель 1
22 Модель питающей электрической сети 1
23 Модель электроприемника с рабочей изоляцией 1
24 Модель электроприемника с двойной изоляцией 1
25 Понижающий трансформатор 1
26 Модель заземлителя 2
27 Разделительный трансформатор 1
28 Блок мультиметров (3 мультиметра) 1
29 Лабораторный стол с двухуровневой рамой 1
30 Лабораторный стол с односекционным контейнером и двухуровневой рамой 1
31 Лабораторный стол с контейнером для проводников и двухуровневой рамой 1
32 Набор аксессуаров для комплекта ЭБЭУ3-С-Р 1
33 Руководство по выполнению базовых экспериментов «Основы электробезопасности» 1
34 Руководство по выполнению базовых экспериментов "Электробезопасность в электроустановках до 1000 В" 1
35 Сборник руководств по эксплуатации компонентов аппаратной части комплекта ОЭБ1-С-Р 1
36 Сборник руководств по эксплуатации компонентов аппаратной части комплекта ЭБЭУ2-С-Р 1
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ

Электроустановки в однофазных электрических сетях
1. Действие электрического тока на человека в электроустановках до 1000 В.

1.1. Определение силы электрического тока через тело человека при прямом прикосновении его к частям, находящимся под напряжением.
1.2. Определение силы электрического тока через тело человека при косвенном прикосновении его к частям, находящимся под напряжением.
1.3. Исследование влияния на электрическое сопротивление тела человека площади контактной поверхности.
1.4. Исследование влияния на электрическое сопротивление тела человека частоты приложенного напряжения.

2. Меры защиты человека от поражения электрическим током в электроустановках до 1000 В.

2.1. Действие защитного зануления.
2.2. Защитное действие устройства автоматического отключения питания при сверхтоках.
2.3. Защитное действие двойной изоляции электроприемника.
2.4. Действие устройства защитного отключения.
2.5. Действие защитного заземления.
2.6. Защитное действие повторного заземления нулевого защитного проводника.
2.7. Защитное действие малого напряжения.
2.8. Защитное действие электрического разделения цепей.
2.9. Контроль изоляции фаз в сети с изолированной нейтралью.

3. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C при заземленных корпусах электроприемников.

3.1. Подтверждение нецелесообразности применения устройства защитного отключения.
3.2. Подтверждение отсутствия защиты при прямом прикосновении человека к частям, находящимся под напряжением.
3.3. Работа защиты при повреждении рабочей изоляции электроприемника класса I.

4. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C при изолированных от земли корпусах электроприемников.

4.1. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
4.2. Работа защиты при повреждении рабочей изоляции электроприемника класса I.

5. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-S.

5.1. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
5.2. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
5.3. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников.
5.4. Работа защиты при обрыве нулевого защитного проводника.

6. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TN-C-S.

6.1. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
6.2. Работа защиты при повреждении рабочей изоляции электроприемника класса I.
6.3. Работа защиты при ошибочном присоединении нулевых рабочего и защитного проводников.
6.4. Работа защиты при обрыве нулевого защитного проводника.

7. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TT.

7.1. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
7.2. Работа защиты при повреждении рабочей изоляции электроприемника
класса 01.

8. Защита человека от поражения электрическим током в электроустановках до 1000 В с системой заземления TI.

8.1. Работа защиты при прямом прикосновении человека к частям, находящимся под напряжением.
8.2. Работа защиты при повреждении рабочей изоляции электроприемника
класса 0.
8.3. Работа защиты при повреждении рабочей изоляции электроприемника
класса II.

9. Защита человека от поражения электрическим током в электроустановках

до 1000 В с системой заземления IT.
9.1. Подтверждение нецелесообразности применения устройства защитного отключения.
9.2. Контроль изоляции электрической сети.
9.3. Работа защиты при повреждении рабочей изоляции электроприемника класса 0.
Электроустановки в трехфазных электрических сетях

1. Исследование влияния факторов, определяющих условия электробезопасности.

1.1. Исследование влияния сопротивления обуви (4 вида) и пола (4 вида) на условия электробезопасности.
1.2. Исследование влияния режима нейтрали на условия электробезопасности.
1.3. Исследование влияния параметров электрической сети (сопротивления изоляции и емкостной проводимости) на условия электробезопасности.
1.4. Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.

2. Исследование явлений при стекании тока в землю через защитный заземлитель.

2.1. Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).
2.2. Снятие зависимости напряжения прикосновения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).
2.3. Снятие зависимости шагового напряжения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).

3. Моделирование защитного зануления электрооборудования.

3.1. Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.
3.2. Исследование влияния сопротивления нулевого провода на условия электробезопасности.
3.3. Исследование влияния сопротивления повторного заземления на условия электробезопасности.
3.4. Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности.

4. Контроль изоляции в электрической сети с изолированной нейтралью.

4.1. Контроль изоляции методом трех вольтметров.
4.2. Контроль изоляции с помощью специализированного устройства.

5. Измерение сопротивления заземления методом амперметра и вольтметра для четырех типов грунтов.

6. Моделирование защитного заземления/самозаземления электрооборудования.

6.1. Исследование влияния режима нейтрали электрической сети на эффективность защитного заземления.
6.2. Исследование влияния типа грунта (пять типов грунтов) на условия электробезопасности.
6.3. Исследование влияния типа экскаватора (три типа) на условия электробезопасности.
6.4. Исследование влияния параметров электрической сети (сопротивления изоляции и емкостной проводимости) на условия электробезопасности.

7. Исследование работы устройства защитного отключения электрической сети.

7.1. Исследование работы устройства защитного отключения в электрической сети с глухо заземленной нейтралью.
7.2. Исследование работы устройства защитного отключения в электрической сети с изолированной нейтралью.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 467300 руб. Актуальные цены уточняйте у менеджеров.
